Comsol Multiphysics多物理场耦合仿真工作站、集群硬件配置方案25v3

时间：2024-07-03 16:22:57 来源：UltraLAB图形工作站方案网站 人气：24166 作者：管理员

COMSOL Multiphysics 是一款多物理场仿真软件，它广泛应用于多个领域，包括但不限于声学、生物科学、化学反应、电磁学、流体动力学、热传导、微系统、微波工程、光学、光子学、多孔介质、量子力学、射频、半导体、结构力学、传动现象和波的传播等。COMSOL Multiphysics 通过求解偏微分方程（PDEs）来模拟真实世界的物理现象，它以有限元法为基础，具有多场双向直接耦合分析能力，从而实现高度精确的数值仿真。

应用领域与求解器

声学---使用声学模块，可能涉及的求解器包括频率域求解器和瞬态求解器。
生物科学---可能使用生物传热、流体流动等相关模块，求解器可能包括稳态和瞬态求解器。
化学反应--涉及化学反应动力学，可能使用化学反应工程模块，求解器可能包括代数求解器。
电磁学--使用电磁模块，求解器可能包括静电求解器、电磁波求解器等。
流体动力学-使用CFD模块，涉及的求解器包括Navier-Stokes方程求解器。
热传导-使用热传递模块，求解器可能包括稳态热传递求解器和瞬态热传递求解器。
微系统-可能使用微流体、热传递等模块，求解器可能包括稳态和瞬态求解器。
微波工程-使用微波模块，求解器可能包括频率域和时间域求解器。
光学与光子学-使用光学模块，求解器可能包括光线追踪求解器。
量子力学-使用量子力学模块，求解器可能包括薛定谔方程求解器。
射频与半导体-使用射频和半导体模块，求解器可能包括射频求解器和半导体设备求解器。
结构力学-使用结构力学模块，求解器可能包括静态和动态求解器。
波的传播-使用波传播模块，求解器可能包括波动方程求解器。

计算硬件配置规格划分

No	规模划分	设备种类	技术架构	内存容量（计算规模）
1	中小规模	超频图形工作站	单CPU超频处理器满足高频高速计算）	不超过512GB
2	中大规模	高性能计算图形工作站	2颗Xeon/AMD EPYC(大缓存)	不超过1.5TB
		超级图形工作站	4颗Xeon（大带宽架构）	不超过6TB以内
3	超大规模	集群	多计算节点并行计算，配备高效计算节点+高速闪存阵列+低延迟网络交换

UltraLAB硬件配置方案推荐（报价日期2025/09/10）

(一) 中小规模仿真计算工作站硬件配置

配置特点：单CPU超频架构/内存最大到512GB

无论是直接求解器还是迭代求解器，硬件配置保证性能最高

图形工作站配置推荐25v3

NO	型号	主要配置	报价	备注
1.1	UltraLAB AR350 150128-MBA	AMD锐龙9950x3D高频处理器（16核，4.8Ghz）+水冷/128GB DDR5/RTX A400 4GB /2TB SSD+4TB SATA企业级/塔式(1200W)/27寸2K图显	27500	高性价比
1.2	UltraLAB A330 156192-MBA	Intel 第14代高频处理器（24核，其中8核@5.6Ghz,16核@4.0GHz）+水冷/192GB DDR5 /RTX A400 4GB /2TB SSD+8TB SATA企业级/塔式(1200W) /27寸2K图显	29990	小规模高速型
1.3	UltraLAB GT430P 151192-MCA	Xeon W7-2475X处理器（20核5.1Gh z）+水冷/192GB DDR5 RDIMM /Quadro T400 /4TB SSD +8TB SATA企业级/双塔式(1600W)/27寸2K图显	58500	中等规模高速型
1.4	UltraLAB GR450P 150256-MCB	AMD 锐龙Pro 7970X处理器（32核5.0Ghz）+水冷/256GB DDR5 RDIMM /Quadro T1000 /4TB SSD +8TB SATA企业级/双塔式(2000W)/27寸2K图显	75000	中等规模计算极速型
1.5	UltraLAB GR450P 150256-MCB	AMD 锐龙Pro 7975WX处理器（32核5.0Ghz）+水冷/256GB DDR5 RDIMM /Quadro T1000 /4TB SSD +8TB SATA企业级/双塔式(2000W)/27寸2K图显	99990	中等规格极速加强型
1.6	UltraLAB GR450P 149512-MDB	AMD 锐龙Pro 7980X处理器（64核4.9Ghz）+水冷/512GB DDR5 RDIMM /RTX A2000 /8TB SSD +8TB SATA企业级/双塔式(2000W)/27寸2K图显	108000	中大规格
1.7	UltraLAB GR450P 149512-MDB	AMD 锐龙Pro 7985WX处理器（64核4.9Ghz）+水冷/512GB DDR5 RDIMM /RTX A2000 /8TB SSD +8TB SATA企业级/双塔式(2600W)/27寸2K图显	155000	中大规格
1.8	UltraLAB GR450P 148768-PDB	AMD锐龙7995WX处理器（96核@4.8Ghz）/768GB DDR5 RDIMM /RTX A2000 /7.68TB SSD +8TB SATA企业级/双塔式(1500W)/27寸2K图显	175000	大规模极致型

(二) 中大规模仿真计算工作站硬件配置

配置特点：双CPU架构/内存最大到1TB

采用intel最新Xeon5代，经过优化，保证中大规模求解性能达到最优

图形工作站配置推荐25v3

NO	型号	主要配置	报价	备注
2.0	UltraLAB AR450 144128-MBA	AMD EPYC9375F处理器（32核4.4Ghz）+水冷/128GB DDR5 RDIMM /Quadro T400 /2TB SSD +8TB SATA企业级/塔式(1200W)/27寸2K图显	56000	小规模计算多任务型
2.1	UltraLAB EA660 245256-MCA	2*AMD EPYC9275F处理器（48核4.5Ghz）/256GB DDR5 RDIMM /Quadro T400 /4TB SSD +8TB SATA企业级/塔式(1500W)/27寸2K图显	81800	小规模计算多任务型
2.2	UltraLAB EX660 227384-MCB	2颗Xeon 金牌6530处理器（64核2.7Ghz）/384GB DDR5 RDIMM /Quadro T1000 /4TB SSD +8TB SATA企业级/塔式(750W)/27寸2K图显	73000	中等规模通用型
2.2A	UltraLAB EA660 244384-MCA	2*AMD EPYC9375F处理器（64核4.4Ghz）/384GB DDR5 RDIMM /Quadro T400 /4TB SSD +8TB SATA企业级/塔式(1500W)/27寸2K图显	99990	中大规模高速计算型
2.2B	UltraLAB EX670 241512-MCB	2颗Xeon 6730P处理器（共计64核3.6Ghz，大缓存）+水冷/512GB DDR5 /RTX A2000/4TB SSD +18TB SATA企业级/塔式(1500W，静音级)/27寸-4K图显	127000	大规模计算高速计算全能型
2.3	UltraLAB EX660 2321T-MDC	2颗Xeon 铂金8568Y+处理器（共计96核3.2Ghz，大缓存）/1TB DDR5 /RTX A4000/8TB SSD +8TB SATA企业级/塔式(1500W，静音级)/27寸-4K图显	139000	大规模计算完美型
2.3A	UltraLAB EA660 244768-MCB	2*AMD EPYC9475F处理器（96核4.4Ghz）+水冷/768GB DDR5 RDIMM /RTX A2000 /4TB SSD +8TB SATA企业级/塔式(1500W)/27寸2K图显	145000	超大规模计算极致完美型
2.4	UltraLAB EX660 2291T-MDC	2颗Xeon 铂金8592+处理器（共计128核@2.9Ghz，大缓存）+水冷/1TB DDR5 /RTX A4000 /8TB SSD +18TB SATA企业级/塔式(2000W，静音级)/27寸-4K图显	186000	超大规模计算极致完美型
2.4A	UltraLAB EA660 244768-MCB	2*AMD EPYC9575F处理器（128核4.5Ghz）+水冷/1.5TB DDR5 RDIMM /RTX A4000 /8TB SSD +18TB SATA企业级/塔式(2600W)/27寸2K图显	195000	超大规模计算极致完美型
2.5	UltraLAB EA660 2342T-PDC	2颗AMD霄龙9684X处理器（共计192核@3.42Ghz，大缓存）+水冷/1.5TB DDR5 /RTX A4000 /8TB SSD +18TB SATA企业级/塔式(2600W，静音级)/27寸-4K图显	199990	多任务多用户团队超算型

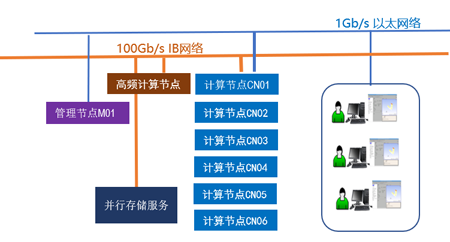

(三) 超大规模仿真计算集群硬件配置推荐

配置特点

最佳的硬件配置方案，是市场上唯一提供超频服务器，保证有限元环节的网格剖分，性能最大化

计算服务器，采用intel最新5代大缓存处理器，让求解计算，性能发挥最大化

存储服务器，内置闪存阵列，阵列带宽和100G网卡，完美匹配，保证整个读去带宽23GB/s

作业调度软件支持网格剖分和求解器，在最合理的计算节点上运行

推荐方案1
集群型号：UltraLAB CX660 320C27-2560
集群规模：5个计算节点（共计320核*2.7GHz~4.0GHz ，2.5TB DDR5）
求解规模：150万~1000万自由度
配置明细：

NO	货物名称	型号	数量	单价	小计
（一）硬件设备
1.1	高频服务器	Xeon W7-2475X超频处理器(20核@4.8GHz)+水冷/512GB DDR5 /Quadro T400/7.68TB NVME/4U机架式(1200W)	1套	79500	79500
1.2	计算服务器	2颗Xeon金牌6530处理器(64核2.7GHz)/512GB DDR5 /960GB SSD企业级/2U机架式(1000W)/100Gbps IB网卡/无显示器	5套	79800	399000
1.3	管理与存储服务器	2颗Xeon 银4314（32核@2.3GHz）/256GB /Quadro T400/960GB SSD/23TB闪存阵列(高速缓存)/126TB并行存储/4U机架式（1500w）/双100GB IB网卡/27寸4K图显	1套	129000	129000
1.4	计算交换机	迈络思IB交换机36口100Gbps	1台	85000	85000
1.5	管理交换机	24口千兆电口	1台	2600	2600
1.6	KVM切换器	16口，VGA接口	1台	1500	1500
1.7	机柜	42U，服务器级，插排，托盘	1台	6500	6500

（二）集群系统
2.1	操作系统
2.2	作业调度软件	UltraLAB PSS作业调度软件(5节点)	1套	50000	50000
2.3	求解器

合计：￥753,100元

推荐方案2
集群型号：UltraLAB CX660 640C27-5120
集群规模：10个计算节点（共计640核*2.7GHz~4.0GHz ，2.5TB DDR5）
求解规模：1000万~8000万自由度
配置明细：

NO	货物名称	型号	数量	单价	小计
（一）硬件设备
1.1	高频服务器	Xeon W7-2475X超频处理器(20核@4.8GHz)+水冷/512GB DDR5 /Quadro T400/7.68TB NVME/4U机架式(1200W)	1套	79500	79500
1.2	计算服务器	2颗Xeon金牌6530处理器(64核2.7GHz)/512GB DDR5 /960GB SSD企业级/2U机架式(1000W)/100Gbps IB网卡/无显示器	10套	79800	798000
1.3	管理与存储服务器	2颗Xeon 银4314（32核@2.3GHz）/256GB /Quadro T400/960GB SSD/23TB闪存阵列(高速缓存)/126TB并行存储/4U机架式（1500w）/双100GB IB网卡/27寸4K图显	1套	129000	129000
1.4	计算交换机	IB交换机36口100Gbps	1台	85000	85000
1.5	管理交换机	24口千兆电口	1台	2600	2600
1.6	KVM切换器	16口，VGA接口	1台	1500	1500
1.7	机柜	42U，服务器级，插排，托盘	1台	6500	6500

（二）集群系统
2.1	操作系统
2.2	作业调度软件	UltraLAB PSS作业调度软件（10节点）	1套	100000	100000
2.3	求解器

合计：￥1,208,600元
